AndroidAutoSize 1.2.1 源码分析

1. 源码地址

AndroidAutoSize

注:在这份框架源码里,尽管框架的作者添加十分详尽的注释,但是本人在查阅后还是决定写下这份简略的分析,以加深印象,在此感谢框架的作者的开源。

2. 流程

1. 框架入口

  1. 根据文档readme说明,只要AndroidManifest 中填写全局设计图尺寸 (单位 dp),框架就可以自动对所有页面进行适配,那么就从这里入手。
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10

     <manifest>
         <application>
             <meta-data
                 android:name="design_width_in_dp"
             	android:value="360"/>
         	<meta-data
             	android:name="design_height_in_dp"
             	android:value="640"/>
      	</application>
     </manifest>

  2. 查看InitProvider#onCreate()发现,通过InitProvider继承了ContentProvider,是一个provider,在oncreate初始化框架,配置后,利用当应用拉起来时,provider就会自动调用。查看库中的AndroidManifest发现,这个provider仅能用于启动框架,并且应用多线程里。

    1
    2
    3
    4
    5
    6
    7

    <application>
         <provider
             android:name="me.jessyan.autosize.InitProvider"
             android:authorities="${applicationId}.autosize-init-provider"
             android:exported="false"
             android:multiprocess="true"/>
    </application>

  3. InitProvider#onCreate()中调用AutoSizeConfig进行初始化配置。

2. 框架初始配置

1. AutoSizeConfig

  1. 设计模式上使用了双重校验锁单列模式
  2. AutoSizeConfig#init()只能进行一次(会删除一些不重要的代码,添加更多注释)

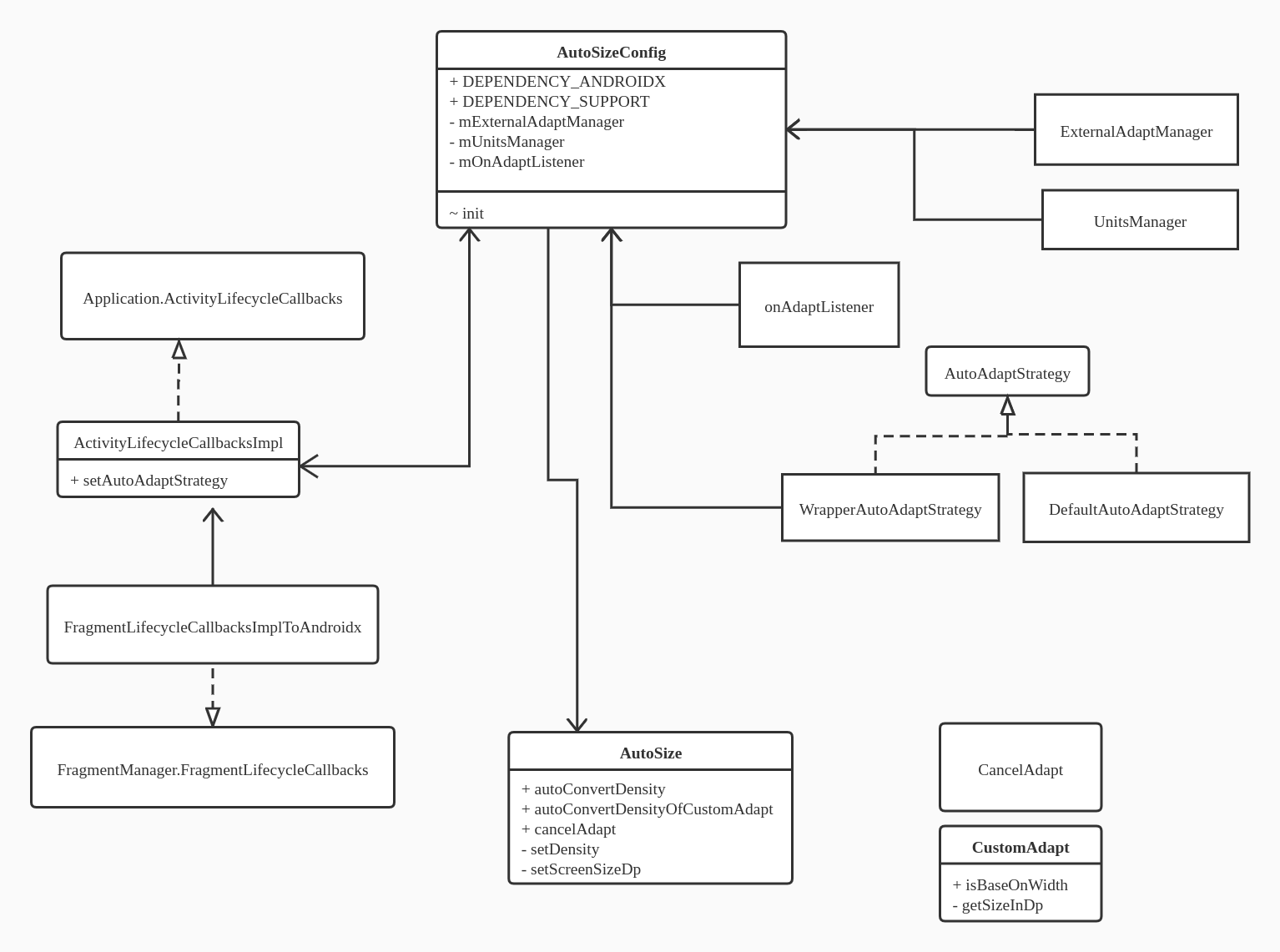

  3. 在AutoSizeConfig还有涉及的一些比较重要的引用类,例如ExternalAdaptManager,UnitsManager,ActivityLifecycleCallbacksImpl,AutoAdaptStrategy等会在下面接续讲解。用于屏幕适配的核心方法都在这里
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
AutoSizeConfig init(final Application application, boolean isBaseOnWidth, AutoAdaptStrategy strategy) {
	//因为mInitDensity初始值为-1,通过判断mInitDensity的值是否有改变,如果之前初始化过一次,mInitDensity会发生改变,再次调用就会抛出异常
        Preconditions.checkArgument(mInitDensity == -1, "AutoSizeConfig#init() can only be called once");
        Preconditions.checkNotNull(application, "application == null");
        this.mApplication = application;
        this.isBaseOnWidth = isBaseOnWidth;
        final DisplayMetrics displayMetrics = Resources.getSystem().getDisplayMetrics();
        final Configuration configuration = Resources.getSystem().getConfiguration();

        //设置一个默认值, 避免在低配设备上因为获取 MetaData 过慢, 导致适配时未能正常获取到设计图尺寸
        //建议使用者在低配设备上主动在 Application#onCreate 中调用 setDesignWidthInDp 替代以使用 AndroidManifest 配置设计图尺寸的方式
        if (AutoSizeConfig.getInstance().getUnitsManager().getSupportSubunits() == Subunits.NONE) {
            mDesignWidthInDp = 360;
            mDesignHeightInDp = 640;
        } else {
            mDesignWidthInDp = 1080;
            mDesignHeightInDp = 1920;
        }

    /**
    *在这个方法里就会调用到设置在AndroidManifest中的design_width_in_dp和design_height_in_dp的参数,
    并且赋值于mDesignWidthInDp和mDesignHeightInDp
    **/
        getMetaData(application);

        /**
        *获取屏幕方向
        **/
        isVertical = application.getResources().getConfiguration().orientation == Configuration.ORIENTATION_PORTRAIT;

        /**
        *获取屏幕分辨率
        **/
        int[] screenSize = ScreenUtils.getScreenSize(application);
        mScreenWidth = screenSize[0];
        mScreenHeight = screenSize[1];

        /**
        *获取状态栏高度
        **/
        mStatusBarHeight = ScreenUtils.getStatusBarHeight();



        mInitDensity = displayMetrics.density;
        mInitDensityDpi = displayMetrics.densityDpi;
        mInitScaledDensity = displayMetrics.scaledDensity;
        mInitXdpi = displayMetrics.xdpi;
        mInitScreenWidthDp = configuration.screenWidthDp;
        mInitScreenHeightDp = configuration.screenHeightDp;

        /**
        *监听Configuration是否有改变,例如屏幕旋转,调整系统字体大小等会触发。
        *更新屏幕分辨率的值
        *更新屏幕方向
        *更新字体大小配置
        **/
        application.registerComponentCallbacks(new ComponentCallbacks() {
            @Override
            public void onConfigurationChanged(Configuration newConfig) {
                if (newConfig != null) {
                    if (newConfig.fontScale > 0) {
                        mInitScaledDensity =
                                Resources.getSystem().getDisplayMetrics().scaledDensity;
                        AutoSizeLog.d("initScaledDensity = " + mInitScaledDensity + " on ConfigurationChanged");
                    }
                    isVertical = newConfig.orientation == Configuration.ORIENTATION_PORTRAIT;
                    int[] screenSize = ScreenUtils.getScreenSize(application);
                    mScreenWidth = screenSize[0];
                    mScreenHeight = screenSize[1];
                }
            }

            @Override
            public void onLowMemory() {

            }
        });

    /**
    *ActivityLifecycleCallbacksImpl是实现了Application.ActivityLifecycleCallbacks接口
    *ActivityLifecycleCallbacks会同步activity的生命周期回调
    *AutoAdaptStrategy让用户实用适配策略的接口
    *为了添加拓展性,方便用户实现自己的适配方案。
    **/
    	mActivityLifecycleCallbacks = new ActivityLifecycleCallbacksImpl(new WrapperAutoAdaptStrategy(strategy == null ? new DefaultAutoAdaptStrategy() : strategy));
        application.registerActivityLifecycleCallbacks(mActivityLifecycleCallbacks);
        return this;
    }

2. AutoAdaptStrategy

  1. AutoAdaptStrategy仅仅只是一个接口,用来方便用户自定义适配逻辑
1
2
3
4
5
6
7
8
9
   public interface AutoAdaptStrategy {
       /**
        * 开始执行屏幕适配逻辑
        *
        * @param target   需要屏幕适配的对象 (可能是 {@link Activity} 或者 Fragment)
        * @param activity 需要拿到当前的 {@link Activity} 才能修改 {@link DisplayMetrics#density}
        */
       void applyAdapt(Object target, Activity activity);
   }

3. DefaultAutoAdaptStrategy

  1. DefaultAutoAdaptStrategy实现了AutoAdaptStrategy接口,是框架中的默认适配策略。
  2. 逻辑是先判断检查target是否开启了外部三方库的适配模式,再判断target是否实现了CancelAdapt,再判断是否实现CustomAdapt

4. WrapperAutoAdaptStrategy

  1. WrapperAutoAdaptStrategy实现了AutoAdaptStrategy接口,在AutoSizeConfig#init和AutoSizeConfig#setAutoAdaptStrategy被调用
  2. 为其他的AutoAdaptStrategy接口实现类做一个包裹,主要是为了实现AutoSizeConfig#getOnAdaptListener的适配前后的监听作用

5. ActivityLifecycleCallbacksImpl

  1. 在上文中的AutoSizeConfig#init()调用到new ActivityLifecycleCallbacksImpl(),并且也是框架中唯一一次调用到。

  2. ActivityLifecycleCallbacksImpl是实现了Application.ActivityLifecycleCallbacks接口,实现了activity的生命周期回调,减少对BaseActivity的入侵。

  3. 构造方法中添加对是否要androidx或者是support的Fragment添加适配同时把autoAdaptStrategy传入,DEPENDENCY_ANDROIDX和DEPENDENCY_SUPPORT是来自AutoSizeConfig的公共静态常量,FragmentLifecycleCallbacksImplToAndroidx和FragmentLifecycleCallbacksImpl都是FragmentManager.FragmentLifecycleCallbacks抽象类的实现方法,只是分别对应在androidx包和support包,逻辑和ActivityLifecycleCallbacksImpl也是相似就不再赘述了。

    1
    2
    3
    4
    5
    6
    7
    8

    public ActivityLifecycleCallbacksImpl(AutoAdaptStrategy autoAdaptStrategy) {
    	if (DEPENDENCY_ANDROIDX) {
    		mFragmentLifecycleCallbacksToAndroidx = new FragmentLifecycleCallbacksImplToAndroidx(autoAdaptStrategy);
    	} else if (DEPENDENCY_SUPPORT){
    		mFragmentLifecycleCallbacks = new FragmentLifecycleCallbacksImpl(autoAdaptStrategy);
    	}
    	mAutoAdaptStrategy = autoAdaptStrategy;
    }

    1. 在onActivityCreated回调的时候,判断是否有自定义fragment适配,再把在构造方法中new的mFragmentLifecycleCallbacksToAndroidx和mFragmentLifecycleCallbacks注册到对应的FragmentManager,而且也调用AutoAdaptStrategy#applyAdapt,在onActivityStarted再次调用的原因,个人理解是:DisplayMetrics#density是公有的,谁都有权限修改 ,有可能会出现在onActivityCreated修改好了对应的参数后,又被其他的框架给修改了,那么就会出现ui没适配好的情况,在onActivityStarted是一个保险的手段。

6. ExternalAdaptManager

  1. ExternalAdaptManager只在被AutoSizeConfig实例且持有,都通过AutoSizeConfig#getExternalAdaptManager获得。

  2. ExternalAdaptManager的功能是用来管理第三方库中不需要适配的activity(不一定要第三方的),又或者是需要配置单独的参数来适配的activity

  3. 类中就是list保存需要保存不需要适配的activity的getCanonicalName,map就是保存需要单独配置额外参数的activity

    1
    2

    private List<String> mCancelAdaptList;
    private Map<String, ExternalAdaptInfo> mExternalAdaptInfos;


7. UnitsManager

  1. UnitsManager只在被AutoSizeConfig实例且持有,都通过AutoSizeConfig#getUnitsManager获得。
  2. UnitsManager用来保存主单位(dp,sp)和副单位(pt,in,mm),通过AutoSizeConfig可知道可以默认设置的设计图尺寸只有一组。

3. 框架核心

1. AutoSize

  1. AutoSize#autoConvertDensity是框架中用于屏幕适配的核心方法,核心思路原理就是今日头条官方适配方案

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    51
    52
    53
    54
    55
    56
    57
    58
    59
    60
    61
    62
    63
    64
    65
    66
    67
    68
    69
    70
    71
    72
    73
    74
    75
    76
    77
    78

    public static void autoConvertDensity(Activity activity, float sizeInDp, boolean isBaseOnWidth) {
    	//检查activity是否为空,为空则是抛出异常
            Preconditions.checkNotNull(activity, "activity == null");
            //检查当前是否在main线程中,不是则抛出异常
            Preconditions.checkMainThread();

    	//计算副单位的大小,判断是否以宽来适配,获得UnitsManager中配置
    	       float subunitsDesignSize = isBaseOnWidth ? AutoSizeConfig.getInstance().getUnitsManager().getDesignWidth()
    	               : AutoSizeConfig.getInstance().getUnitsManager().getDesignHeight();
    	       //如果是说在配置中不支持副单位的话,从获得UnitsManager得到是0,那么设置的dp参数来赋值
    	       subunitsDesignSize = subunitsDesignSize > 0 ? subunitsDesignSize : sizeInDp;

    	//根据isBaseOnWidth来判断是以高还是宽适配,获取屏幕的实际分辨率(px)
    	       int screenSize = isBaseOnWidth ? AutoSizeConfig.getInstance().getScreenWidth()
    	               : AutoSizeConfig.getInstance().getScreenHeight();

    	//是计算key的过程,这个key是用来DisplayMetricsInfo做缓存使用。
    	       int key = Math.round((sizeInDp + subunitsDesignSize + screenSize) * AutoSizeConfig.getInstance().getInitScaledDensity()) & ~MODE_MASK;
    	       key = isBaseOnWidth ? (key | MODE_ON_WIDTH) : (key & ~MODE_ON_WIDTH);
    	       key = AutoSizeConfig.getInstance().isUseDeviceSize() ? (key | MODE_DEVICE_SIZE) : (key & ~MODE_DEVICE_SIZE);

    	       DisplayMetricsInfo displayMetricsInfo = mCache.get(key);

    	       float targetDensity = 0;
    	       int targetDensityDpi = 0;
    	       float targetScaledDensity = 0;
    	       float targetXdpi = 0;
    	       int targetScreenWidthDp;
    	       int targetScreenHeightDp;

    	//如果displayMetricsInfo从缓存拿到,就直接使用,不然就new一个新的
    	       if (displayMetricsInfo == null) {
    	       //计算密度 density=px/dp
    	           if (isBaseOnWidth) {
    	               targetDensity = AutoSizeConfig.getInstance().getScreenWidth() * 1.0f / sizeInDp;
    	           } else {
    	               targetDensity = AutoSizeConfig.getInstance().getScreenHeight() * 1.0f / sizeInDp;
    	           }
    	           //计算字体的缩放因子(正常情况下和density相等,但是调节系统字体大小后会改变这个值)
    	           //如果有设置和density的比例则直接使用
    	           if (AutoSizeConfig.getInstance().getPrivateFontScale() > 0) {
    	               targetScaledDensity = targetDensity * AutoSizeConfig.getInstance().getPrivateFontScale();
    	           } else {
    	           	//如果没有设置比例,则判断是否屏蔽系统字体大小调整的影响,true的话,则不受系统影响,false的话,则会可以通过计算之前							scaledDensity和density的比获得现在的scaledDensity
    	               float systemFontScale = AutoSizeConfig.getInstance().isExcludeFontScale() ? 1 : AutoSizeConfig.getInstance().
    	                       getInitScaledDensity() * 1.0f / AutoSizeConfig.getInstance().getInitDensity();
    	               targetScaledDensity = targetDensity * systemFontScale;
    	           }

    	           //计算dpi
    	           targetDensityDpi = (int) (targetDensity * 160);

    			// dp=px/density
    	           targetScreenWidthDp = (int) (AutoSizeConfig.getInstance().getScreenWidth() / targetDensity);
    	           targetScreenHeightDp = (int) (AutoSizeConfig.getInstance().getScreenHeight() / targetDensity);

    	           //副单位的计算
    	           if (isBaseOnWidth) {
    	               targetXdpi = AutoSizeConfig.getInstance().getScreenWidth() * 1.0f / subunitsDesignSize;
    	           } else {
    	               targetXdpi = AutoSizeConfig.getInstance().getScreenHeight() * 1.0f / subunitsDesignSize;
    	           }
    		//加入缓存
    	           mCache.put(key, new DisplayMetricsInfo(targetDensity, targetDensityDpi, targetScaledDensity, targetXdpi, targetScreenWidthDp, targetScreenHeightDp));
    	       } else {
    	           targetDensity = displayMetricsInfo.getDensity();
    	           targetDensityDpi = displayMetricsInfo.getDensityDpi();
    	        targetScaledDensity = displayMetricsInfo.getScaledDensity();
    	           targetXdpi = displayMetricsInfo.getXdpi();
    	           targetScreenWidthDp = displayMetricsInfo.getScreenWidthDp();
    	           targetScreenHeightDp = displayMetricsInfo.getScreenHeightDp();
    	       }

    		//使用上面计算好的参数
    	       setDensity(activity, targetDensity, targetDensityDpi, targetScaledDensity, targetXdpi);
    	       setScreenSizeDp(activity, targetScreenWidthDp, targetScreenHeightDp);

    	   }

  2. AutoSize#setDensity是在替换DisplayMetrics的参数
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23

    private static void setDensity(DisplayMetrics displayMetrics, float density, int densityDpi, float scaledDensity, float xdpi) {
            if (AutoSizeConfig.getInstance().getUnitsManager().isSupportDP()) {
                displayMetrics.density = density;
                displayMetrics.densityDpi = densityDpi;
            }
            if (AutoSizeConfig.getInstance().getUnitsManager().isSupportSP()) {
                displayMetrics.scaledDensity = scaledDensity;
            }
            switch (AutoSizeConfig.getInstance().getUnitsManager().getSupportSubunits()) {
                case NONE:
                    break;
                case PT:
                    displayMetrics.xdpi = xdpi * 72f;
                    break;
                case IN:
                    displayMetrics.xdpi = xdpi;
                    break;
                case MM:
                    displayMetrics.xdpi = xdpi * 25.4f;
                    break;
                default:
            }
    }

  3. AutoSize#setScreenSizeDp替换Configuration的参数
    1
    2
    3
    4
    5
    6
    7
    8
    9

    private static void setScreenSizeDp(Activity activity, int screenWidthDp, int screenHeightDp) {
         if(AutoSizeConfig.getInstance().getUnitsManager().isSupportDP() &&     															 AutoSizeConfig.getInstance().getUnitsManager().isSupportScreenSizeDP()) {
             Configuration activityConfiguration = activity.getResources().getConfiguration();
             setScreenSizeDp(activityConfiguration, screenWidthDp, screenHeightDp);

             Configuration appConfiguration = AutoSizeConfig.getInstance().getApplication().getResources().getConfiguration();
             setScreenSizeDp(appConfiguration, screenWidthDp, screenHeightDp);
         }
     }

    1
    2
    3
    4

     private static void setScreenSizeDp(Configuration configuration, int screenWidthDp, int screenHeightDp) {
         configuration.screenWidthDp = screenWidthDp;
         configuration.screenHeightDp = screenHeightDp;
     }

  4. AutoSize#cancelAdapt取消适配,就是把在AutoSizeConfig初始化的保存的各种初始参数再次调用AutoSize#setDensity和AutoSize#setScreenSizeDp进行赋值,恢复成原来的参数
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
   public static void cancelAdapt(Activity activity) {
       Preconditions.checkMainThread();
       float initXdpi = AutoSizeConfig.getInstance().getInitXdpi();
       switch (AutoSizeConfig.getInstance().getUnitsManager().getSupportSubunits()) {
           case PT:
               initXdpi = initXdpi / 72f;
               break;
           case MM:
               initXdpi = initXdpi / 25.4f;
               break;
           default:
       }
       setDensity(activity, AutoSizeConfig.getInstance().getInitDensity()
               , AutoSizeConfig.getInstance().getInitDensityDpi()
               , AutoSizeConfig.getInstance().getInitScaledDensity()
               , initXdpi);
       setScreenSizeDp(activity
               , AutoSizeConfig.getInstance().getInitScreenWidthDp()
               , AutoSizeConfig.getInstance().getInitScreenHeightDp());
   }

4. 框架流程

1. 初始化流程

  1. 当应用启动时,会通过InitProvider#onCreate调用AutoSizeConfig进行初始化配置
  2. 在AutoSizeConfig#init中流程:
    1. 获得设备原本的参数DisplayMetrics和Configuration并保存起来了,这个可以用于在实现了CancelAdapt接口的target恢复原本的参数。
    2. 对application注册ComponentCallbacks回调接口,监听Configuration的变化,因为要字体的大小可能会受到系统的影响以及横竖屏的切换。
    3. 对application注册Application.ActivityLifecycleCallbacks回调接口,获得了activity生命周期的回调,同时用WrapperAutoAdaptStrategy包裹DefaultAutoAdaptStrategy传入ActivityLifecycleCallbacksImpl,完成设置默认的适配策略。

2. 适配流程

  1. 框架就是通过对application注册的Application.ActivityLifecycleCallbacks回调接口,在每一次activity的构建UI之前修改参数。通过默认策略DefaultAutoAdaptStrategy实现
  2. 如果调用AutoSizeConfig#setAutoAdaptStrategy设置自定义的配置模式,那么原来的DefaultAutoAdaptStrategy就被完全代替掉,只会执行自定义的AutoAdaptStrategy

5. 类关系图

参考链接

支持不同的像素密度

今日头条官方适配方案

骚年你的屏幕适配方式该升级了!-今日头条适配方案

This post is licensed under CC BY 4.0 by the author.
